Каждая монолитная лестница – индивидуальна. Индивидуальность выражается не только в архитектуре лестницы, но и скрыта внутри конструкции. Все сильно зависит от начальных условий – размеров и планировки помещения, в котором запланирована лестница. Большое значение имеют материалы, из которых изготовлены стены и перекрытия. Возможность использовать заводскую железобетонную плиту в качестве основания для лестницы зависит от следующего:
1. Тип плиты.
Сборные железобетонные плиты бывают разными. Они отличаются своей геометрией, назначением и полезной нагрузкой, которую могут воспринять. К примеру, есть пустотные плиты перекрытия, есть ребристые.
Ребристые в основном используются для промышленного строительства, но иногда встречаются и в частных домах – в случае, если заказчик где-то раздобыл дешевые б/у плиты, особо не вникая в их особенности. Ребристые плиты (и пустотные тоже) могут быть абсолютно одинаковыми внешне, но совершенно разными внутри, потому как могут иметь разное армирование. От армирования зависит полезная нагрузка, которую плита может воспринять – это может быть 300 кг, а может быть 2,4 т на 1 м2. Различать плиты внешне можно по маркировке, если она сохранилась, или по документам (если имеются). От нагрузки зависит и назначение: есть плиты перекрытия, а есть плиты покрытия – используются в качестве ограждающих конструкций крыши здания и рассчитаны на снеговую нагрузку (плюс еще чуть-чуть). Важно не перепутать, с чем конкретно имеешь дело.
2. Размер плиты, ее ориентация относительно лестницы и точка приложения нагрузки от лестницы.

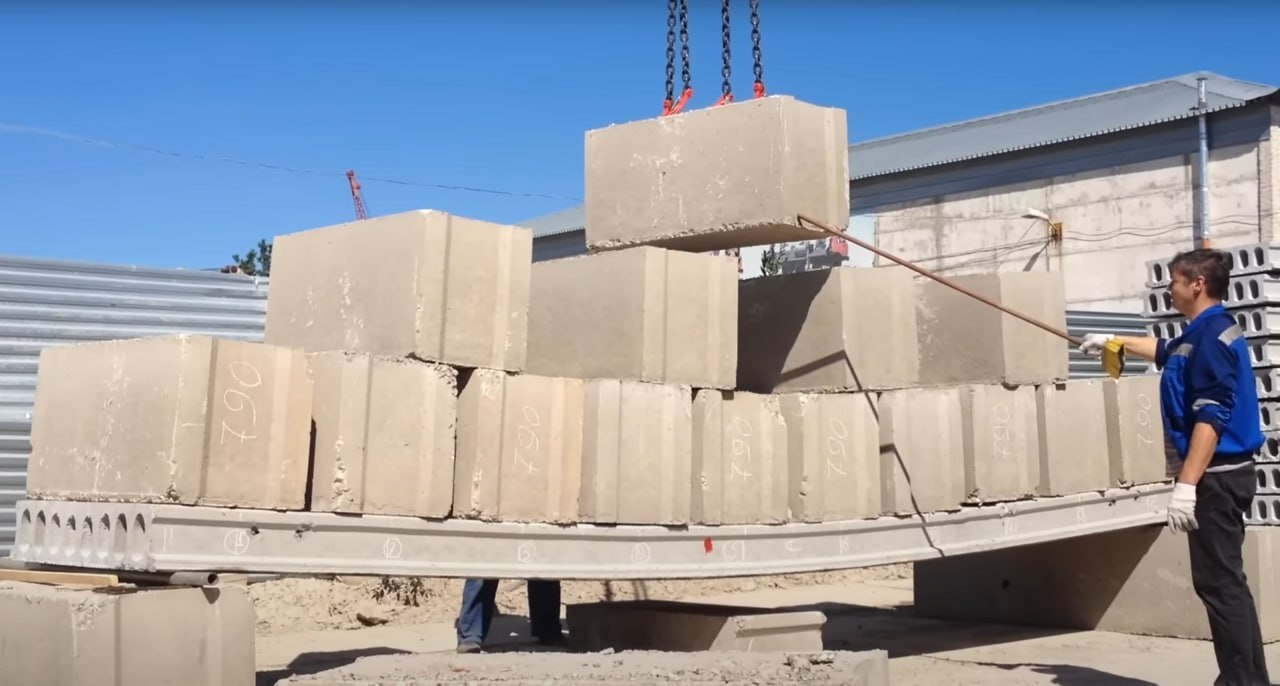

Чаще всего, в частных домах используют пустотные плиты толщиной 220 мм под полезную нагрузку 800 кг/м2. Это значит, что можно равномерно загрузить каждый квадратный метр плиты по 800 кг и она не сломается. Это достаточно большая несущая способность и зачастую она используется меньше чем наполовину.
Для примера возьмем плиту длиной 6000 мм, которая шарнирно опирается на стены по двум коротким сторонам. Все сборные плиты работают по такой расчетной схеме и менять ее чревато проблемами. В таком случае максимальный изгибающий момент будет посередине плиты, то есть вероятность сломаться больше в этом месте. Загрузим плиту полезной нагрузкой 800 кг. Собственный вес не учитываем, он уже учтен при проектировании плиты.
1. Тип плиты.
Сборные железобетонные плиты бывают разными. Они отличаются своей геометрией, назначением и полезной нагрузкой, которую могут воспринять. К примеру, есть пустотные плиты перекрытия, есть ребристые.
Ребристые в основном используются для промышленного строительства, но иногда встречаются и в частных домах – в случае, если заказчик где-то раздобыл дешевые б/у плиты, особо не вникая в их особенности. Ребристые плиты (и пустотные тоже) могут быть абсолютно одинаковыми внешне, но совершенно разными внутри, потому как могут иметь разное армирование. От армирования зависит полезная нагрузка, которую плита может воспринять – это может быть 300 кг, а может быть 2,4 т на 1 м2. Различать плиты внешне можно по маркировке, если она сохранилась, или по документам (если имеются). От нагрузки зависит и назначение: есть плиты перекрытия, а есть плиты покрытия – используются в качестве ограждающих конструкций крыши здания и рассчитаны на снеговую нагрузку (плюс еще чуть-чуть). Важно не перепутать, с чем конкретно имеешь дело.
2. Размер плиты, ее ориентация относительно лестницы и точка приложения нагрузки от лестницы.
Чаще всего, в частных домах используют пустотные плиты толщиной 220 мм под полезную нагрузку 800 кг/м2. Это значит, что можно равномерно загрузить каждый квадратный метр плиты по 800 кг и она не сломается. Это достаточно большая несущая способность и зачастую она используется меньше чем наполовину.
Для примера возьмем плиту длиной 6000 мм, которая шарнирно опирается на стены по двум коротким сторонам. Все сборные плиты работают по такой расчетной схеме и менять ее чревато проблемами. В таком случае максимальный изгибающий момент будет посередине плиты, то есть вероятность сломаться больше в этом месте. Загрузим плиту полезной нагрузкой 800 кг. Собственный вес не учитываем, он уже учтен при проектировании плиты.

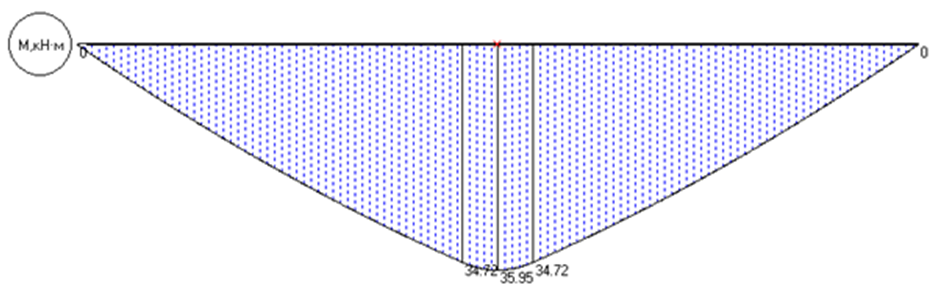

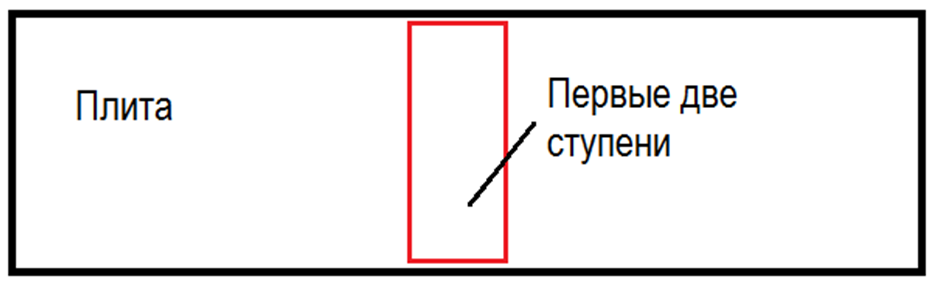

Получаем максимальный изгибающий момент – 36 кН*м – такой момент плита длиной 6 м способная воспринять без обрушения. Теперь изменим нагрузку следующим образом: предположим, что конструкция пола, мебель и все остальное имеет массу 200 кг на 1м2, а прямо по центру плиты (в самом слабом месте) стоит лестница, которая опирается на нее первыми двумя ступенями, с размером опоры 1000х500 мм.

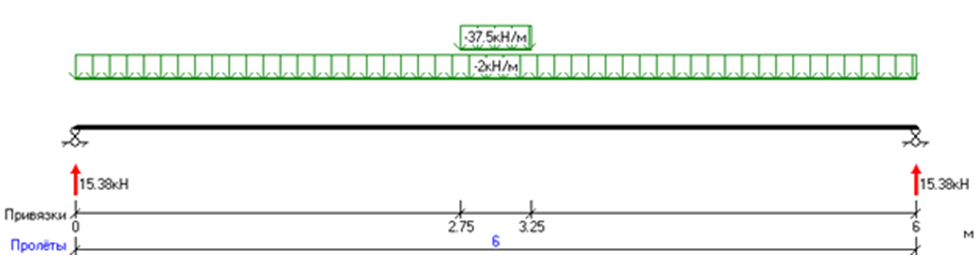

Теперь подберем нагрузку от лестницы, при которой получится момент 36 кН*м или близкий к нему.
Итак, момент, равный моменту от равномерно распределенной нагрузки 800 кг/м2, можно получить, загрузив плиту равномерно 200 кг/м2, и установив лестницу, опирающуюся первыми двумя ступенями в самом слабом месте плиты с массой приблизительно 3750 кг (равняется 1,5 м3 железобетона).
Или коротко: 800 кг/м2 = 200 кг/м2 + 3.75т по центру 6-метровой плиты.
Стоит заметить, часть нагрузки от лестницы воспринимают несущие стены и вышележащее перекрытие. Иногда эта «часть» весьма существенна и практически полностью разгружает основание. Случай, когда лестница расположена прямо посередине плиты – самый неудачный.

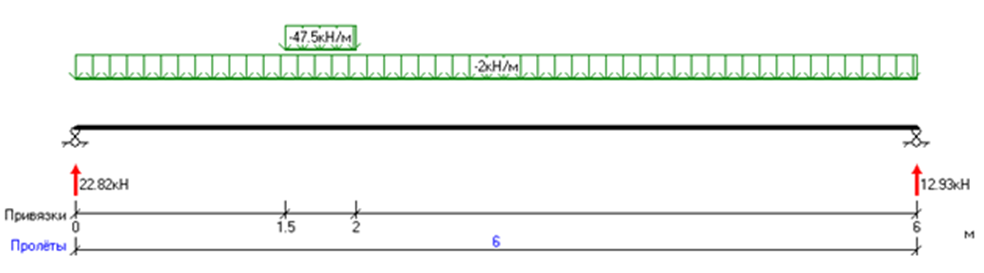

Теперь попробуем сместить лестницу в сторону от середины на метр левее.
Или коротко: 800 кг/м2 = 200 кг/м2 + 3.75т по центру 6-метровой плиты.
Стоит заметить, часть нагрузки от лестницы воспринимают несущие стены и вышележащее перекрытие. Иногда эта «часть» весьма существенна и практически полностью разгружает основание. Случай, когда лестница расположена прямо посередине плиты – самый неудачный.
Теперь попробуем сместить лестницу в сторону от середины на метр левее.

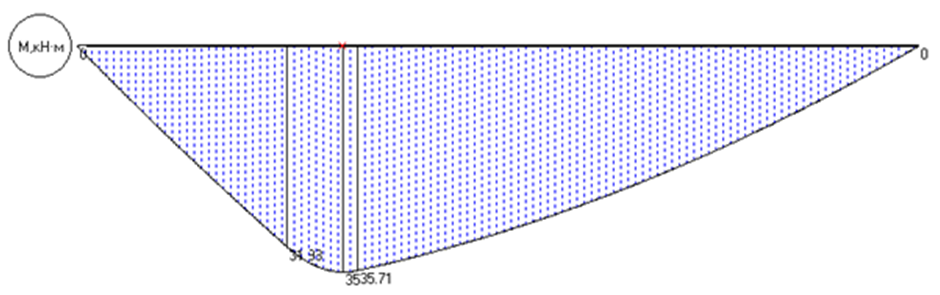

В этот раз, чтобы получить момент близкий к 36 кН*м, нужно загрузить плиту все теми же 200 кг равномерно, плюс лестницей с массой приблизительно 4750 кг.

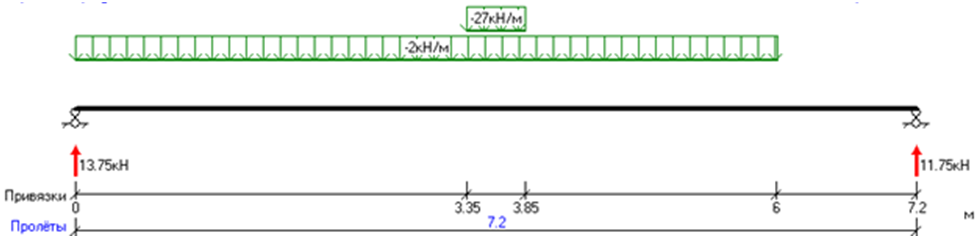

Если увеличить длину плиты до 7200 мм и вновь расположить лестницу посередине, то получится, что плита сможет воспринять лестницу массой приблизительно 2700 кг.
Если увеличить длину плиты до 7200 мм и вновь расположить лестницу посередине, то получится, что плита сможет воспринять лестницу массой приблизительно 2700 кг.
Эти приближенные расчеты и сравнения позволяют сделать вывод, что каждый случай индивидуален. Возможность установки лестницы на пустотную плиту перекрытия зависит от типа плиты, места приложения нагрузки, конфигурации и веса самой лестницы, а также от возможности использования других точек передачи нагрузки от лестницы на несущие конструкции здания.
В моей практике из более 1000 построенных лестниц в 5% случаев приходилось либо придумывать дополнительные точки опоры, чтобы разгрузить перекрытие, либо вовсе отказаться от установки бетонной лестницы. Работайте с профессионалами, которые разбираются в вопросе и смогут подобрать решение под вашу ситуацию.
В моей практике из более 1000 построенных лестниц в 5% случаев приходилось либо придумывать дополнительные точки опоры, чтобы разгрузить перекрытие, либо вовсе отказаться от установки бетонной лестницы. Работайте с профессионалами, которые разбираются в вопросе и смогут подобрать решение под вашу ситуацию.
